Tipos de radioteléfonos

 Los radioteléfonos son emisores – receptores combinados, capaces de recibir señales y transmitirlas. En el ámbito de la seguridad privada este sistema de radioteléfono es el que más se utiliza, por su sencillez, eficacia, rapidez y privacidad.

En los radioteléfonos se pueden distinguir tres tipos:

• Portátiles Son portados por la persona que los utiliza.
• Móviles Sobre vehículos.
• Fijos En un local, de forma permanente (Emisoras de Base).



El radioteléfono portátil (PMR).

Como mencionamos anteriormente, el sistema de radioteléfono más utilizado por los vigilantes de seguridad es el portátil, motivo por el que dedicamos este apartado a un mayor conocimiento sobre el mismo.

Todos los radioteléfonos constan de tres partes fundamentales:

1. El Cuerpo del equipo, donde se encuentran los siguientes elementos:

• Mando de OnOff/Volumen: Enciende/Apaga el radioteléfono y ajusta el volumen del altavoz.
• Tecla de Transmisión o PTT: Inicia la transmisión
• Selector de canales.
• Mando silenciador o squelch.
• Indicador Luminoso de transmisión/nivel batería.
• Pantalla de presentación de datos.
• Conector de antena.
• Conectores para accesorios. Microfono, Auricular o Micro-Auricular.
• Alojamiento de la Bateria.

2. La Bateria, donde también se suele encontrar el alojamiento de la pinza que permite transportar el equipo
3. La Antena.

Existen un conjunto de normas generales de utilización para los equipos fijos, móviles y portátiles, que pasaremos a describir a continuación:

• Comprobar que la antena está ajustada y conectada.
• Conexión de la batería, siempre con el equipo desconectado.
• Seleccionar el canal de servicio, si el equipo es multicanal.
• Accionar el interruptor de encendido/mando de volumen en el sentido de las agujas del reloj, hasta alcanzar el nivel de audición deseado.
• Si posee mando de squelch (silenciador), permanecerá en el punto exacto de ruido.
• Para transmitir, pulsaremos el interruptor o tecla de transmisión.
• Realizaremos una llamada preliminar para comprobar el funcionamiento correcto del equipo.
• Para cambiar la batería es necesario tener el equipo apagado.



Manejo de los radioteléfonos.

Para iniciar una transmisión por radio telefono, tenemos que tener en cuenta  dos elementos fundamentales:

1. Conocer el Indicativo a la que vamos a enviar o dirigir muestra transmisión o mensaje.
2. Conocer el Código en el que se envía el mensaje.

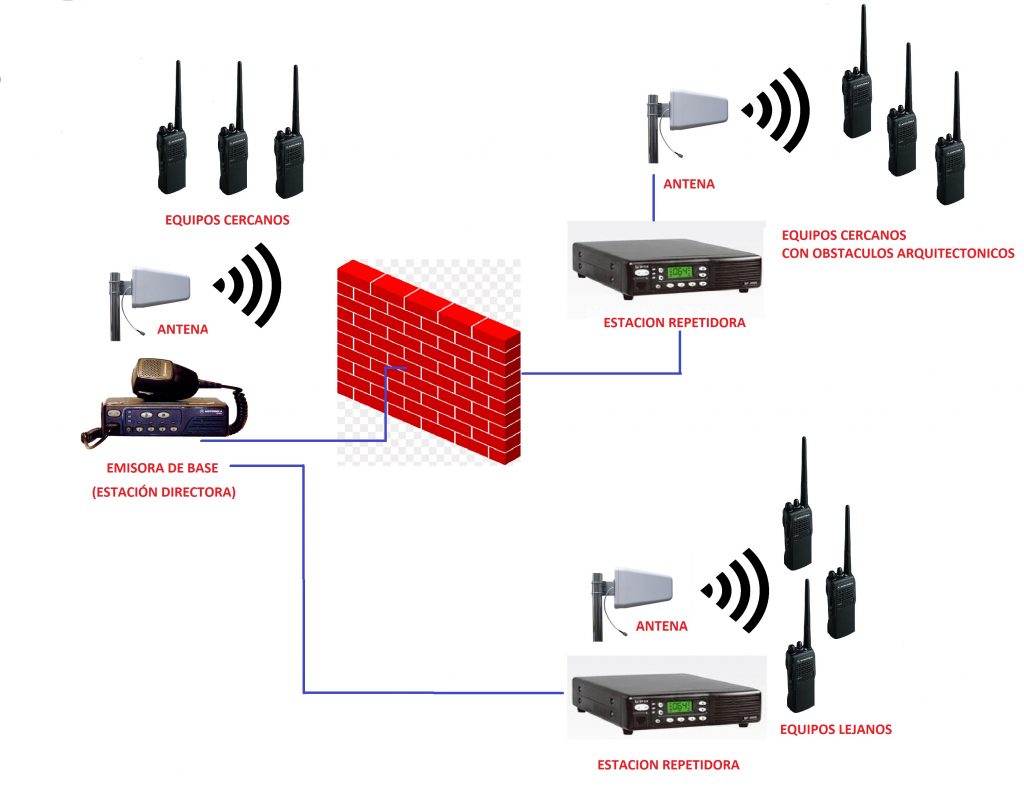

La Emisora de Base.

A diferencia del radio teléfono portátil, esta esta orientada a su instalación como Estación Directora en PPS, Centros de Control o Bases.

Po lo que suele estar conectadas a antenas de gran potencia y Estaciones Repetidoras para alcanzar el numero deseado de Radioteléfonos PMR, ya sea por la distancia entre ambos, o para sortear obstáculos arquitectónicos.

Los Indicativos

Son un conjunto de códigos (palabras, números) que tienen el fin de identificar a las diferentes estaciones radio (formadas por equipos portátiles, móviles o fijos) y siempre se utilizaran como distintivos de llamada tanto en la transmisión como en la recepción.

Los Códigos

Es el conjunto de códigos (palabras, números) que tiene como fin generar un lenguaje propio de la red en el que se envía el mensaje, para evitar que este sea descifrado por otra, o simplemente para diferenciarse.

El Morse

Desde el primer código vía radio (El Morse), la comunicación por radio ha experimentado con multitud de códigos o lenguajes que poco a poco se han ido estandarizando.

En sus comienzos, el alfabeto Morse se empleó en las líneas telegráficas mediante los tendidos de cable que se fueron instalando. Más tarde, se utilizó también en las transmisiones por radio, sobre todo en el mar y en el aire, hasta que surgieron las emisoras y los receptores de radiodifusión mediante voz.

En la actualidad, el alfabeto Morse tiene aplicación casi exclusiva en el ámbito de los radioaficionados y escultistas, y aunque fue exigido frecuentemente su conocimiento para la obtención de la licencia de radioperador aficionado hasta el año 2005, posteriormente, los organismos que conceden esa licencia en todos los países están invitados a dispensar del examen de telegrafía a los candidatos.

Al mismo tiempo la gran cantidad de sectores tanto públicos como privados que utilizan estos medio de comunicación, ha promovido, que aunque en esencia se utilicen estos estándares se intenten diferenciar para no ser confundidos y evitar la comunicación entre los mismos.

El Código o Alfabeto Fonético Internacional

Este sistema ha sido aceptado por la Dirección General de Telecomunicaciones y se utiliza para codificar mensajes, asignar indicativos…, pero sobre todo, para deletrear de forma clara y concisa, evitando así la pérdida de información por una mala comprensión o entendimiento.

Este alfabeto es el que aparece en la siguiente tabla.

 De este modo si queremos transmitir la Matricula de un Vehículo lo haremos del siguiente modo:

Ejemplo: Vehículo Marca Ford, Modelo Focus, color Negro, Matricula NUMEROS OCTAVO NOVENO QUINTO PRIMERO FOXTROT KILO HOTEL (8951FKH)

Aquí os dejamos un extracto del código mas utilizado por el Sector de Seguridad Privada:

Iniciaremos el mensaje diciendo el Indicativo con el que queremos hablar seguido del nuestro del siguiente modo:

Ejemplo: – PADRE1 (indicativo con el que se quiere comunicar) “para” HIJO5 (nuestro indicativo) CAMBIO – .

               Se podrá repetir varias veces hasta recibir contestación…añadiendo ¿ME RECIBE?

Respuesta: – ADELANTE HIJO5 “para” PADRE1 CAMBIO – (Esta Estación me esta dando paso para que emita mi mensaje)

Mensaje que envío: – PADRE1, me puede hacer de PUENTE con HIJO8 CAMBIO – ( Supongamos que anteriormente he estado intentando contactar con HIJO8 sin exito y estoy solicitando a PADRE1, que es una Estación Directora que me haga de “PUENTE”, lo que es decir que se convierta en Estación Repetidora, para que esta comunique a HIJO8 mi mensaje, ya sea por que esta emita con mas potencia o por que se encuentre mas cerca de la otra Estación, es posible que pueda establecer comunicación, cuando yo no he podido).

Respuesta: – RECIBIDO HIJO5 “para” PADRE1, emita su mensaje CAMBIO.

Mensaje que envío a HIJO8 a través de PADRE1: – PADRE1 comunique a HIJO8 que su turno finaliza en 5 Minutos CAMBIO –

Respuesta: – RECIBIDO HIJO5 “para” PADRE1, mantengase a la espera CAMBIO – (PADRE1 me indica que me mantenga a la espera mientras comunica con HIJO8 y le comunica mi mensaje, posteriormente se pondrá en contacto conmigo para facilitarme la respuesta de HIJO8).

Mensaje de que he recibido la información y finalizo la comunicación: – RECIBIDO PADRE1 “para” HIJO5 CORTO –

ALGUNAS OTRAS PALABRAS QUE SE UTILIZAN Y SU SIGNIFICADO…

• CORRIJO: Literalmente: ‘Hay un error en esta transmisión y empezaré de nuevo desde lo último que dije correctamente ‘. Usualmente usado al dar posiciones o instrucciones’.
• REPITO: Literalmente: ‘Repetiré el mensaje’.
• CORTO: Éste es el fin de la transmisión. No se precisa ni espera respuesta.
• CAMBIO: Éste es el fin de mi transmisión y espero la respuesta.
• PRUEBA DE EQUIPO: ¿Es mi señal fuerte y clara?
• REPITA: Por favor repita tu última transmisión, no lo entendí.
• ESPERE UN MOMENTO: Pausa por breves segundos.
• EN ESPERA: Debo hacer una pausa larga. Llamaré cuando regrese.
• (NÚMERO DEL 1 AL 12): Dirección expresada siguiendo la pauta de un reloj analógico en función de la dirección en que una persona está encarada. Las 12 es enfrente
• PUNTO DE REUNIÓN (EN): Encontrarse en una posición específica, usualmente pre-asignada como ‘ punto de reunión ‘.
• VISUAL: Capaz de ver directamente.
• MIKE: 1 metro.
• KLICK: 1 kilómetro.
• SILENCIO de RADIO: No se usa la radio a menos que se instruya de otra manera.
• NUMEROS: Para indicar que vas a transmitir una serie de números, estos se dirán en cardinal
• DELETREO: Se utilizará el alfabeto fonético internacional.

Algunos Consejos

• Para mejorar la transmisión mantén la antena lo más alta posible y recuerda que en zonas altas y despejadas la transmisión es más clara.
• Habla DESPACIO.
• Escucha lo que dicen los otros antes de hablar.
• Espera un segundo desde que aprietas el botón hasta que empiezas a transmitir.
  Recuerda identificarte: los otros no tienen ni idea de quién les está hablando.
• Comprueba el estado de las pilas/baterías de la radio antes de salir al campo de juego.

No debe efectuarse transmisión alguna que no esté contemplada en el procedimiento establecido. Debemos considerar como “prohibidas”, las prácticas siguientes:

• Mantener conversaciones particulares entre operadores.
• Transmitir el nombre o señas personales del operador.
• Realizar transmisiones no autorizadas en una red dirigida.
• Cambiar de frecuencia o de canal sin la debida autorización.
• Hacer declaraciones con lenguaje en claro comprometiendo la seguridad de los operadores.
• Utilizar lenguaje indecente, irreverente u obsceno.

Evitaremos, en la medida de lo posible:

• Emplear un tiempo excesivo en ajustes, pruebas y sintonías.
• Transmitir a velocidad superior a la capacidad de recepción de los operadores.

La Banda VHF

La frecuencia muy alta (del inglés: Very High Frequency: «VHF») se corresponde con la banda del espectro electromagnético que ocupa el rango de frecuencias de entre 30 y 300 megahercios.

Las radios de VHF (Very High Frequency) o de muy alta frecuencia, son equipos con una cobertura relativamente corta en comparación con los equipos de onda corta u onda media. Tienen un alcance de como máximo unos 90 km.  Esto es debido a que las ondas electromagnéticas tienen una frecuencia tan elevada que solo se pueden propagar entre la antena emisora y receptora directamente o bien reflejadas sobre la superficie de la tierra.

Esto las hace ideales para su uso profesional en comunicaciones marítimas cercanas y servicios de Seguridad, Técnicos, Mantenimiento, etc… Ya que son lo suficientemente potentes para emitir en Aeropuertos, Puertos, Industrias, Centros Comerciales, etc.. Con un rango de emisión inferior a los 90 km “en cielo abierto”, que se reduce en gran medida cuando se emite en el interior de los edificios, hasta tal punto que en muchas ocasiones en necesario el uso de repetidores en edificios de varias plantas. Por lo que se evita interferir (aunque luego hay bastantes frecuencias dentro de la propia banda), con otras redes de la misma banda.

En España el uso de la misma esta limitada, y es necesario la adquisición de una Licencia para el uso de la banda.
